Laboratuvar havalandırması; hava değişim oranı, basınç ilişkileri ve lokal emiş kararlarıyla tanımlanan kritik bir tesisat disiplinidir. Tasarımın amacı ikilidir: personeli buhar ve partikülden korumak ve deney koşullarını kararlı tutmak. Havalandırma ve lokal emiş sistemi, laboratuvar kurulum projesinin en yüksek işletme maliyetli bileşenlerinden biri olduğu için, doğru hesaplanan sistem hem güvenliği hem enerji dengesini belirler.
Havalandırma ne iş yapar: genel emiş ve lokal emiş ayrımı
Laboratuvar hava yönetimi iki katmanda çalışır. Genel (küttlesel) havalandırma, alanın tamamında hava değişimini ve basınç ilişkilerini sağlar: tipik laboratuvarlarda saatte 8–12 hava değişimi, kimyasal yoğun alanlarda daha yüksek oranlar hedeflenir. Lokal emiş ise buhar ve partikülü tam oluştuğu noktada yakalar; çeker ocak, davlumbaz ve emiş kolu bu katmanın elemanlarıdır.
Kural şudur: lokal emişle yakalanabilecek bir risk için genel havalandırma debisini artırmak, hem yetersiz hem pahalı bir çözümdür. Genel havalandırma, lokalin geride bıraktıklarını yönetir; onun yerine geçmez.
Basınç kaskadı: hava doğru yönde akmalı
Laboratuvar zonları arasındaki basınç farkı, kontaminasyonun yönünü belirler. Kimyasal ve biyolojik risk içeren alanlar komşu koridora göre negatif basınçta tutulur; temiz alanlar pozitif basınçla korunur. Kaskad, kapı aralıklarından geçiş sızıntıları dahil hesaplanmalı ve devreye almada ölçülerek doğrulanmalıdır.
Bu basınç ilişkilerinin sınıflar ve hava akışı ölçütleriyle nasıl birleştiğini laboratuvar standartları yazımız çerçeveler. Zonlama ve akış kurgusunun iş akışıyla ilişkisi için iş akışı optimizasyonu rehberi de yararlı bir kaynaktır.
Lokal emiş araçları: hangi sistem hangi ihtiyacı çözer?
- Çeker ocak: Açık tezgâhta kimyasal buharın kontrollü emilimi için ana çözüm; EN 14175 yüz hızı ölçütleriyle projelendirilir.
- Davlumbaz: Açık tezgâh üzerinde yükselen ısı ve dumanı tavana yakın şapka ile emen sistem; sürekli ısı üreten cihaz alanlarında esnek çözümdür.
- Lokal emiş kolu: Esnek mafsallı kol ile buharı noktasal yakalayan sistem; lehimhane ve dolum noktaları gibi sabit olmayan kaynaklar için kullanılır.
- Draft chamber: Hafif buhar ve koku için kompakt, bacasız veya kanallu emiş kabini; ekonomik tamamlayıcı çözüm.
Bu araçların kapasite toplamı, egzoz sisteminin boyutunu belirler; her yeni çeker ocak, tüm laboratuvarın hava dengesi için bir yük kalemidir.
Enerji: VAV kontrol ve denge
Laboratuvar egzozu, binanın enerji tüketiminde öne çıkar çünkü dışarı atılan her metreküp hava, ısıtılan-soğutulan taze havayla dengelenmelidir. VAV (değişken hava debili) kontrol, çeker ocak klapesi kapalıyken debiyi düşürerek tüketimi ciddi biçimde azaltır; enerji geri kazanım üniteleri ise tasarım aşamasında entegre edilirse yatırımın geri dönüşünü hızlandırır. Bu kararların tamamı, kanal geometrisi ve basınç dengesi hesabıyla birlikte verilir.
Havalandırma kararları tek oturumda alınmaz; ihtiyaç analizinden devreye almaya dağılır. Ancak her karar bir öncekinin sınırını belirler: zonlama basınç kararını, basınç kararı debi hesabını, debi hesabı kanal ve baca kapasitesini kilitler. Bu zincirde en pahalı hata baştaki yanlış varsayımdır; bu yüzden akış simülasyonları ve debi doğrulamaları, sürecin mümkün olan en erken noktasına çekilir. Tasarımı taşıyan değil test eden bir havalandırma projesi, devreye alma günü sürpriz çıkarmayan projedir. Zincirin her halkası önceki halkanın ölçüm sonuçlarına ihtiyaç duyar; bu yüzden havalandırma, kurulum takviminin en erken başlayan ve en son kapanan kalemidir. Ölçüm takvimi tasarımın uzantısıdır ve ihmal edildiğinde güvenlik iddiası belgesiz kalır; bu süreci kısaltmaya çalışan projeler, kaçan halkaların maliyetini sahada öder. Bu yüzden deneyimli ekipler, ölçüm bütçesini tasarruf kalemi değil, garanti kalemi olarak planlar.
Devreye alma: ölçülen sistem güvenlidir

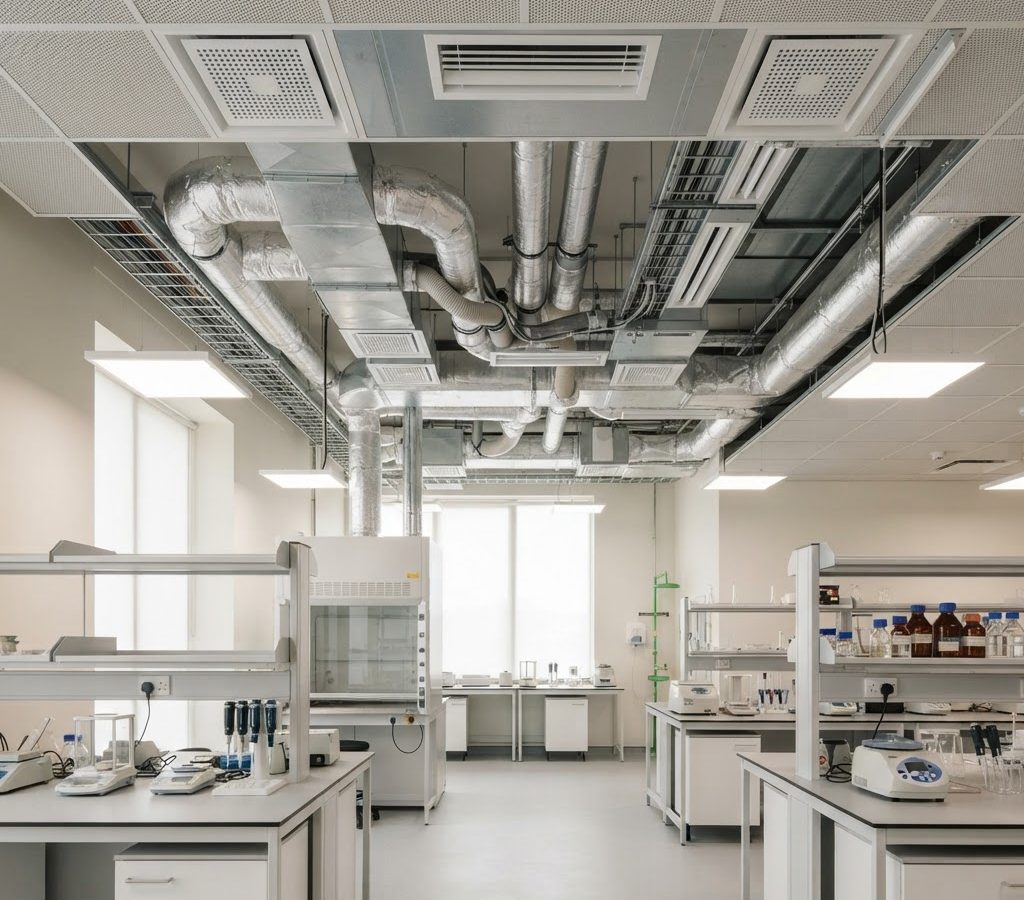

Egzoz, baca ve kanal tasarımı
Egzoz sisteminin kalbi kanal geometrisidir: hesaplı kesitler, düşük dirençli dirsekler ve dengeli kol dağılımı, her ocak ve kabine tasarlanan debiyi sahada korur. Bacaların çatı düzeyinde çıkış yüksekliği ve bina hava alım noktalarıyla ilişkisi, geri sızma riskini belirler; radyofarmasötik ve perchlorik gibi özel işlemlerde baca ayrıştırma zorunludur. Islak ve kuru egzoz hatları ayrı tutulmalı; yoğuşma için drain hatları ve eğimler projelendirilmelidir. Yangın damperleri, hatta ocak başına değil kol düzeyinde konumlandırılmalı ve senaryo testleriyle doğrulanmalıdır.
İşletme, bakım ve ölçüm takvimi
Havalandırma sistemi devreye alma ölçümleriyle teslim edilir; sonrasında fan, filtre ve kontrol ekipmanının periyodik bakımı ile yıllık debi ölçümleri takvime bağlanmalıdır. Filtre doygunluğu basınç göstergelerinden izlenir; planlanmayan filtre değişimi, debi düşüşü ve yüz hızı kaybı olarak sahada görünür. Kontrol sistemi de kalibre edilmelidir: klapes sensörleri ve debi kontrolleri sapma gösterdiğinde, güvenlik tasarımı kâğıt üstünde doğru kalmaya devam eder ama sahada emiş yetersizleşir.
Sık yapılan havalandırma hataları
En yaygın hata, lokal emiş gerektiren riski genel debi artışıyla çözmeye çalışmaktır: hava değişim sayısını yükseltmek buharı kaynağında yakalamaz; sadece ısıtma-soğutma faturasını büyütür. İkinci hata, basınç kaskadının devreye almada ölçülmeden teslim edilmesidir. Üçüncü hata, ileride eklenecek çeker ocak ve kabinlerin egzoz yükü için baca kapasitesinin büyütülmemesidir: genişleme senaryosu baştan projelendirilmediğinde, ikinci yıl ocak eklemek tüm sistem revizyonu gerektirir.
Laboratuvar tipine göre havalandırma profili
Kimya laboratuvarında egzoz ve lokal emiş ağır başlar: ocak sayısı, baca kapasitesi ve kimyasal buhar çeşitliliği sistemi tanımlar. Mikrobiyoloji laboratuvarında basınç disiplini öne çıkar: temiz-kirli ayrımı, kabin egzozu ve kaskad kurgusu birbirine kenetlenir. Temiz oda komşuluğundaki alanlarda ise partikül ve basınç kontrolü, havalandırmayı ISO sınıf hedefine göre yeniden boyutlandırır.
Aynı laboratuvar içinde bile bölgeler farklılaşır: yıkama ve autoclave bölgesi yüksek nem ve ısı yüküyle, analiz hattı düşük türbülans gereksinimiyle, depo alanı düşük debiyle çalışır. İyi tasarım, bu farkları tek kanal üzerinden değil bölgesel kollarla yönetir; her bölgenin kendi kontrol noktası, hem konforu hem enerji dengesini korur.
Havalandırma tasarım kontrol listesi
- Riskler önce lokal emişle kaynağında yakalanıyor mu?
- Hava değişim hedefi alan işlevine göre tanımlı mı?
- Basınç kaskadı hesaplandı ve ölçülmek üzere planlandı mı?
- Kanal geometrisi ve baca çıkışı geri sızma açısından doğrulandı mı?
- VAV kontrol ve enerji geri kazanımı değerlendirildi mi?
- Yıllık ölçüm ve filtre bakım takvimi tanımlı mı?
Egzoz–taze hava dengesi: sistemin tamamı
Egzoz kadar taze hava da tasarlanır: dışarı atılan her metreküp hava, ısıtılıp-soğutulup filtrelenmiş taze havayla dengelenmelidir. Denge bozulduğunda kapılar zor açılır, kaskad ters döner ve odalar arası sızıntı kontrollü olmaktan çıkar. Bu yüzden hava dengesi hesabı, laboratuvarın kapı-derece detayına kadar götürülür ve devreye almada kapı boşluklarından ölçülerek doğrulanır.
Sızdırmazlık da aynı dengenin parçasıdır: kanal bağlantıları ve gövde birleşimleri standart sızdırmazlık sınıflarına göre projelendirilir. Kaçak, hem debi kaybı hem enerji kaybı olarak faturaya yazılır; ölçümsüz teslim edilen sistemde kaçaklar görünmez kalır.
Yeni düzenlemeler ve enerji tasarımı
Havalandırma, laboratuvar binalarının en yüksek enerji kalemidir ve bu maliyet projenin ömrü boyunca işletilir. Bu yüzden modern tasarımda debi ihtiyacı minimize edilir: süreklilik gerektirmeyen ocaklarda VAV, boş saatlerde setback modu ve ısı geri kazanımı birleştirilir. Enerji verimli laboratuvar, güvenlikten taviz vermeyen ama her metreküpün bedelini bilen laboratuvardır.
Havalandırma teslimi, ölçümle biter: debi ölçümleri, basınç kaskadı doğrulaması ve çeker ocak yüz hızı testleri teslim dokümantasyonuna kaydedilir. Sürecin bütünü için kurulumun yedi aşamasına, projelendirdiğimiz sistemler için ventilasyon sistemleri ve lokal emiş sistemleri sayfalarına göz atabilirsiniz.
Laboratuvarda kaç hava değişimi gerekir?
Genel laboratuvarlarda saatte 8–12 hava değişimi yaygın hedeftir; kimyasal yoğunluk, ısı yükü ve standart gereksinimleri bu değeri yukarı çıkarır. Ancak hava değişimi tek başına güvenlik ölçütü değildir: risk, önce lokal emişle kaynağında yakalanmalıdır.
Laboratuvar pozitif mi negatif basınçta olmalı?
Risk içeren laboratuvar, komşu alana göre negatif basınçta tutulmalıdır ki kaçış olası hava içeride kalsın. Temiz oda niteliğindeki alanlar ise kontaminasyondan korunmak için pozitif basınçta kurgulanır; kaskad, alanların işlevine göre tasarlanır.
Çeker ocak mı davlumbaz mı?
Açık kap altında kimyasal buhar çıkıyorsa çeker ocak; yükselen ısı, duman ve nem sorunsa ve işlemler çeker ocağa sığmıyorsa davlumbaz daha uygun olabilir. Davlumbaz, çeker ocağın kimyasal emiş ölçütlerinin yerini almaz.
VAV kontrol gerçekten ne kadar tasarruf sağlar?
Klapes kapalıyken debi düşürülmesi, egzoz ve taze hava dengesini birlikte azaltır; yoğun çeker ocak kullanılan laboratuvarlarda ciddi yıllık enerji tasarrufu sağlar. Yatırım maliyeti, kanal ve kontrol altyapısının proje başında planlanmasıyla dengelenir.
Havalandırma sistemi ne zaman test edilmelidir?
Devreye almada tüm ölçümler (debi, basınç, yüz hızı) yapılmalı ve yıllık periyodik kontrollerle tekrarlanmalıdır. Cihaz eklenmesi veya yerleşim değişikliği, hava dengesini etkilediği için yeniden ölçüm gerektirir.
