Laboratuvar tezgâhı, laboratuvardaki tüm analitik işin yürütüldüğü ana çalışma yüzeyidir ve laboratuvar kurulum projesinin en erken kesinleşen kararlarından biridir. Doğru tezgâh seçimi dört temel kararla verilir: çalışma yüzeyi malzemesi, gövde yapısı ve taşıma kapasitesi, yerleşim tipi ve servis entegrasyonu. Tezgâh yerleşimi belirlenmeden havalandırma, elektrik, gaz veya su altyapısı projelendirilemez; bu nedenle tezgâh kararı, ihtiyaç analizi ve konsept tasarım aşamalarında netleştirilmelidir.
Tezgâh seçimi neden projenin erken aşamasında kararlaştırılır?
Tezgâh düzeni; alan zonlamasını, personel ve numune akışını, koridor genişliklerini ve tüm servis noktalarının konumunu belirler. Tezgâh kararının geç alınması, altyapı projelendirmesini bloke eder ve revizyon maliyetlerini katlar. Deneyimde, tezgâh yerleşimi onaylanmadan çizim paketinin kilitlenmediği projelerde saha aşamasında iki tür sorun tekrarlanır: yetersiz priz ve musluk konumu ile çakışan cihaz yerleşimi.
Bu nedenle HEF2LAB, tezgâh kararlarını konsept tasarımın ayrılmaz parçası olarak ele alır; tezgâh ölçüleri, iş akışı diyagramıyla birlikte tek oturumda doğrulanır.
Tezgâh üstü (çalışma yüzeyi) malzemesi nasıl seçilir?
Çalışma yüzeyi, tezgâhın kimyasal ve mekanik dayanımın tamamını taşıyan katmanıdır. Seçim, laboratuvarda kullanılacak kimyasal envanteri, ısı kaynakları ve temizlik prosedürleriyle eşleştirilmelidir:
- Epoksi reçine: Asit, solvent ve ısıya yüksek direnç; ağır ve yoğun kimyasal kullanılan genel laboratuvarlar için en yaygın seçim. Çizilmeye karşı yüzeysel onarımı mümkündür.
- Fenolik rezin: Neme ve buhara dayanıklı, hafif ve antibakteriyel; mikrobiyoloji ve eğitim laboratuvarlarında, orta düzey kimyasal yükte performans gösterir.
- Paslanmaz çelik (AISI 304/316): Steril alanlar, ıslak işlemler, gıda ve farmasötik üretim çevresinde standart seçim; dezenfeksiyona ve korozyona dayanıklıdır.
- Keramik: Aşırı ısı ve agresif kimyasallara en dirençli yüzey; ancak darbe karşısında kırılgandır ve ağır ekipman altında tercih edilmez.
Yüzey kararı tek başına verilmez: aynı laboratuvarda farklı bölgelerde farklı yüzeyler kullanmak — örneğin analiz hattında epoksi, yıkama evyesinde paslanmaz — çoğu zaman doğru mühendislik çözümüdür.
Gövde yapısı ve taşıma kapasitesi
Tezgâh gövdesi, üzerindeki cihaz yükünü yıllarca taşıyacak konstrüksiyondur. Çelik gövde, titreşim ve ağır ekipman (santrifüj, etüv, soğutucu) yüklerinde standart belirler. Modüler gövdeler, ileride tezgâhın yeniden konfigüre edilmesine imkân verir. Ayarlanabilir ayaklar, zemin eğimlerini telafi eder; seyyar (tekerlekli) alt modüller, esnek laboratuvar düzenlerinde kullanışlıdır.
Taşıma hesabı projeye özeldir: cihaz yoğun bölgelerde tezgâh metrekaresi başına 300–500 kg yük planlamak, ekipman listesi netleştikçe güncellenmelidir. Ağır ısı cihazları için ayrı bir etüv standı, tezgâhın taşıma ömrünü korur.
Yerleşim tipleri: duvar, ada, L ve yarım ada

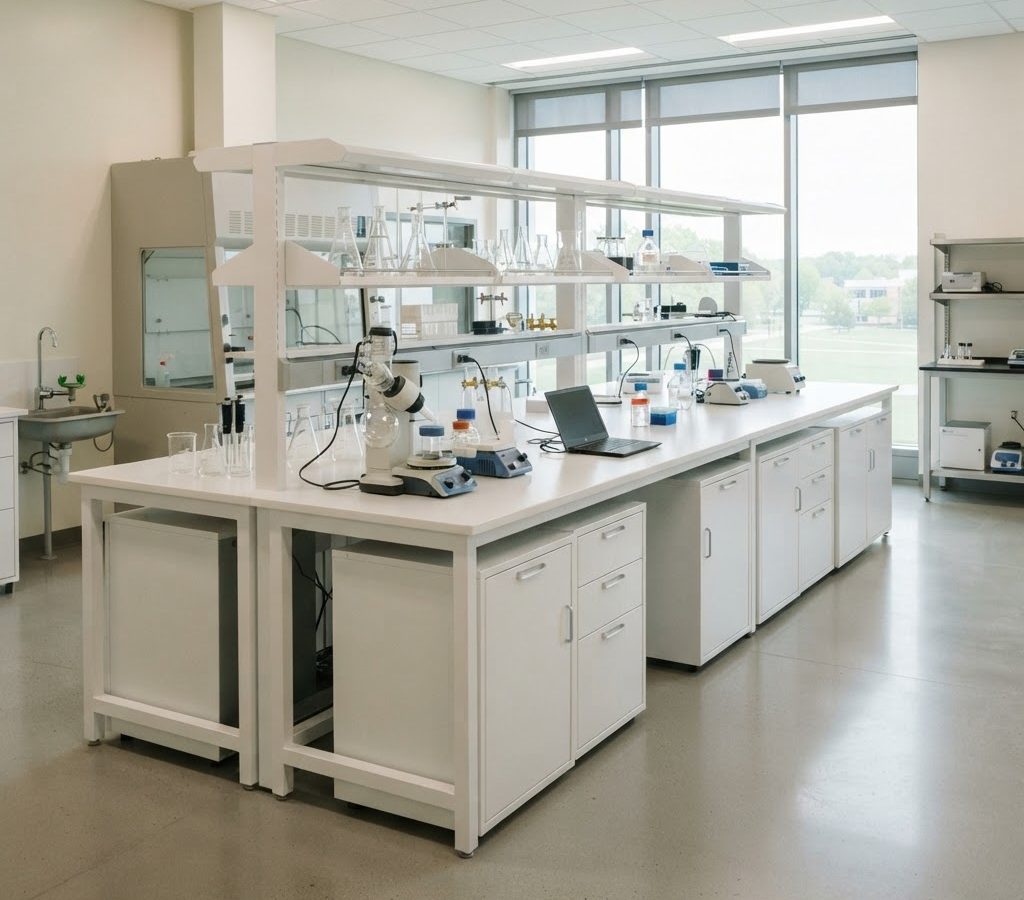

Duvar tezgâhları, servis hatlarını duvar içinde taşıdığı için ilk kurulumda ekonomiktir; arka duvar, priz ve musluk kolonları için doğal bir servis şeridi sağlar. Ada tezgâhları, iki personelin karşı karşıya çalışabildiği, iletişimi güçlü düzenler kurar; ancak servis hatlarının zeminden veya tavan askı kolonlarından taşınmasını gerektirir.
L tipi ve yarım ada düzenler, köşe alanlarını verimli kullanır ve su-gaz yoğun istasyonlar için derin çalışma yüzeyi sunar. Hangi tip seçilirse seçilsin, koridor genişlikleri personel trafiği ve kaçış yolu gereksinimleriyle birlikte doğrulanmalıdır: çift yönlü trafik olan ana koridorlarda 150 cm, tezgâh önü çalışma alanında asgari 120 cm mesafe pratik alt sınırdır.
Ergonomi: ölçüler, çalışma şeklini belirler
Tezgâh yüksekliği, çalışma şekliyle eşleştirilir: ayakta çalışma için 85–90 cm, hassas veya oturarak çalışma için 75 cm, ıslak işlemler ve büyük cihazlar için 90–95 cm yaygın aralıktır. Tezgâh derinliği standart çalışmada 75 cm iken, servis şeridi ve derin cihazlar için 90 cm tercih edilir. Tezgâh üstü dolaplar ile çalışma yüzeyi arasında en az 40–45 cm görüş ve çalışma boşluğu bırakılmalıdır.
Kesintisiz (seamless) tezgâh üstleri, derz birikimini ve sızıntı riskini ortadan kaldırır; steril ve temizlik kritik alanlarda tercih edilir. Modüler sistemlerde ise derz contaları kimyasal sızdırmazlıkla projelendirilmelidir.
Servis entegrasyonu: tezgâh bir altyapı taşıyıcısıdır
Tezgâh, üzerinde çalışılan mobilyadan çok, elektrik, gaz, vakum ve su hatlarını taşıyan bir platformdur. Prizler, veri portları ve gaz muslukları; panel tipi ön bloklarla tezgâh hizasında, ya da ada düzenlerinde tavan askı ve teleskopik servis üniteleriyle masa üstünde konumlandırılır. Servis noktalarının yeri, cihaz envanteri ve iş akışıyla birlikte planlanmalıdır; sonradan eklenen uzatma kablolar hem güvenlik hem verimlilik kaybıdır.
Tezgâh kararı, kurulum sürecinin neresindedir?
Tezgâh altı modüller: iş akışının saklı katmanı
Tezgâhın üstü çalışma yüzeyi, altı ise iş akışının ritmini belirleyen depolama ve servis katmanıdır. Tezgâh altı; çekmeceli sarf modülleri, raflı cam malzeme bölmeleri veya açık modüller halinde kurgulanabilir. Doğru karışım, personelin bir deney sırasında kaç kez kalkıp uzak bir dolaba gittiğini doğrudan azaltır.
Cihaz ağırlığı, tezgâh altı planlamasını da etkiler: santrifüj gibi ağır veya titreşimli ekipman, tezgâh altına değil kendi konstrüksiyonuna (örneğin etüv standı gibi) alınmalıdır. Bu ayrım hem tezgâhın taşıma ömrünü hem komşu ölçümlerin güvenilirliğini korur.
Sektöre göre tezgâh profili değişir
Farmasötik QC laboratuvarlarında paslanmaz ve kolay dezenfekte edilen yüzeyler, kimya laboratuvarlarında epoksi ağırlıklı kimyasal dayanım, mikrobiyoloji alanlarında nem ve buhara dayanıklı fenolik yüzeyler öne çıkar. Eğitim laboratuvarlarında ise darbe dayanımı ve çok kullanıcılı düzen birincil kıstastır. Aynı sektör içinde bile farklı bölge profilleri gerekir: numune kabul noktasında dayanıklı ve kolay temizlenen yüzey, analitik hatta ise servis yoğunluğu yüksek tezgâh düzeni kurulur. Tek tip tezgâhla tüm laboratuvarı çözmeye çalışmak, sektörel gereksinimi her bölgede biraz eksiltmek anlamına gelir.
Sık yapılan tezgâh hataları
Saha deneyiminde en sık görülen hata; tezgâh ölçülerinin cihaz envanteri onaylanmadan sabitlenmesidir. Cihaz derinliği tezgâh derinliğini aştığında ya yüzeyden taşma ya da kapanan servis erişimi ortaya çıkar. İkinci sık hata, priz ve musluk yoğunluğunun 'sonra tamamlanacağı' varsayımıdır: saha aşamasında eklenen servis noktaları, kablo ve hortum salyangozlarıyla sonuçlanır.
Üçüncü hata, tezgâh yerleşiminin iş akışı diyagramı olmadan yalnızca mimari statik plan üzerinden çizilmesidir. Görünüşte verimli bir düzen, numune ve personel akışları çakıştığında ilk haftalarda verimsizleşir; revizyon ise hem zaman hem bütçe kaybı demektir.
Tezgâh seçim kontrol listesi
- Yapılacak testler ve kimyasal envanter, yüzey malzemesiyle eşleştirildi mi?
- Cihaz listesi; ölçü, ağırlık ve servis ihtiyaçlarıyla tezgâh düzeninde doğrulandı mı?
- Ayakta ve oturarak çalışma senaryoları yükseklik kararına girdi mi?
- Koridor genişlikleri ve kaçış yolu, yerleşimle birlikte kontrol edildi mi?
- Servis noktaları (priz, gaz, su, vakum) cihaz konumlarıyla eşleşiyor mu?
- Tezgâh altı modülleri günlük iş akışını destekliyor mu?
- Modüler yapı, gelecekteki büyüme senaryolarına izin veriyor mu?
Tezgâh seçimi ve yerleşimi, laboratuvar kurulumunun yedi aşamasının ilk üçünde — ihtiyaç analizi, konsept tasarım ve mühendislik — netleşir; 3D doğrulama aşamasında çakışmalar ve erişim mesafeleri müşteriyle birlikte kontrol edilir. Genel mobilya seçim kriterlerini laboratuvar mobilyası seçim rehberimizde, dolap planlamasını ise dolap planlaması yazımızda detaylı inceleyebilirsiniz. HEF2LAB'ın modüler tezgâh sistemlerini laboratuvar tezgâhları sayfasında görebilirsiniz.
Laboratuvar tezgâhı için ideal yükseklik nedir?
Tek bir ideal yükseklik yoktur: ayakta çalışma için 85–90 cm, oturarak hassas çalışma için 75 cm, ıslak işlemler ve ağır cihazlar için 90–95 cm uygundur. Aynı laboratuvarda farklı yüksekliklerde bölgeler tanımlamak çoğu projede doğru çözümdür.
Epoksi mi fenolik rezin mi seçmeliyim?
Yoğun asit ve solvent kullanımı ile ısı kaynakları varsa epoksi; nem öne çıkan, kimyasal yükün orta düzeyde olduğu mikrobiyoloji ve benzeri alanlarda fenolik rezin daha dengeli bir seçimdir. Karar, kullanılacak kimyasalların yüzey dayanım tablolarıyla karşılaştırılmasıyla verilir.
Ada tezgâh mı duvar tezgâhı mı daha iyidir?
İkisi de iyi tasarlanmış bir laboratuvarda birlikte kullanılır. Duvar tezgâhları servis altyapısında ekonomiktir; ada tezgâhları ekip içi iletişimi ve çift yönlü çalışmayı güçlendirir, ancak zemin veya tavan üzerinden servis taşımayı gerektirir.
Tezgâh derinliği ne olmalı?
Genel çalışma için 75 cm standarttır. Servis şeridi bulunan duvar tezgâhlarında ve derin cihaz barındıran istasyonlarda 90 cm derinlik rahat çalışma sağlar. 60 cm'lik yüzeyler yalnızca depolama ve geçiş amaçlı bölgelerde kabul edilebilir.
Mevcut tezgâhlarım yeni laboratuvarda kullanılabilir mi?
Modüler gövdeli, iyi durumdaki tezgâhlar çoğu zaman yeniden konfigüre edilerek kullanılabilir. Ancak yüzey malzemesi yeni laboratuvarın kimyasal profiliyle uyumsuzsa veya taşıma kapasitesi yetersizse yenileme, uzun vadede daha güvenilir olur. Bu değerlendirme ihtiyaç analizi aşamasında yapılır.
Tezgâh kararları ne zaman kesinleşmeli?
Konsept tasarım onayına kadar yerleşim, mühendislik çizimleri kilitlenmeden önce de malzeme ve servis detayları kesinleşmelidir. Bu tarihten sonra yapılan tezgâh değişiklikleri, altyapı revizyonu ve süre kaybı anlamına gelir.
