Laboratuvar teknik altyapısı; elektrik, su, gaz, atık ve güvenlik sistemlerinin koordineli tasarlanan görünmeyen omurgasıdır. Altyapı, laboratuvarın her gün aynı performansla çalışmasını sağlayan katmandır ve laboratuvar kurulumunun mühendislik aşamasının ana malzemesidir. Bu rehber, dört altyapı başlığının planlama kriterlerini ve birbirleriyle koordinasyonunu ele alır.
Elektrik: yük, devre ve yedeklilik planı

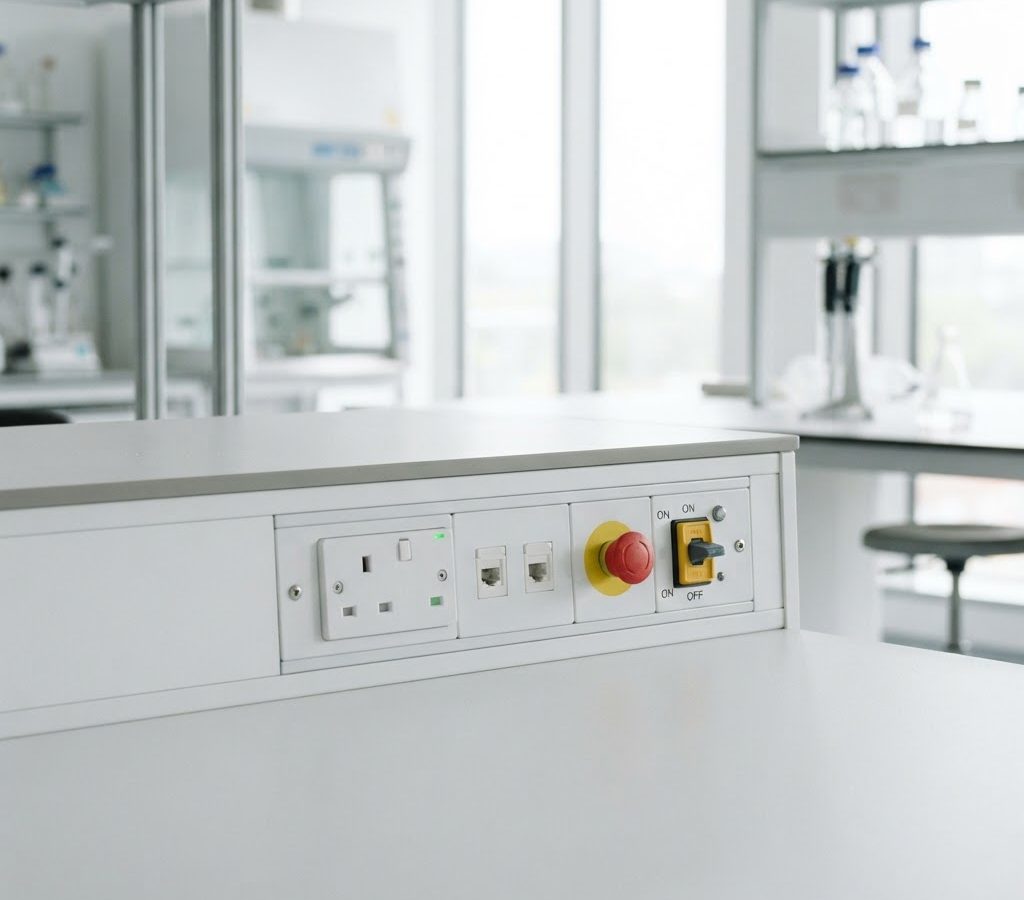

Elektrik planı, cihaz güç envanteriyle başlar: her analitik cihaz için ayrı devre, ağır yüklerin dengelenmesi ve tüm hatlarda topraklama, laboratuvar elektriğinin temel kurallarıdır. Kritik cihazlar (etüv, soğutucu, analitik sistemler) için UPS hatları tanımlanır; kesintinin deneyi bozmasının ötesinde, ani gerilim düşüşlerinin cihaz elektronikğini koruması hedeflenir. Priz yoğunluğu ve kanal güzergâhı, servis üniteleriyle birlikte planlanmalıdır.
Su: musluk, distile ve saf su hatları
Laboratuvar su altyapısı tek hat değildir: musluk suyu, distile (DI) su ve tip 1–2 saf su hatları farklı üretim noktalarından gelir ve farklı boru malzemeleriyle taşınır. Evye seçiminde asit ve solventa dayanıklı malzeme (epoksi, paslanmaz, PP), sifonda kimyasal atığa dayanıklı yapı zorunludur. Saf su hatları döngülü kurgulanmalı; hat sonunda durgun su, mikrobiyel yükün en sık nedenidir.
Gaz: dağıtım, regülasyon ve şut-off
Doğalgaz, LPG, azot, hidrojen ve ara gaz hatları; regülatör, musluk ve boru seçimiyle projelendirilir. Güvenliğin iki kilidi vardır: hat sızdırmazlık testleri belgeli biçimde yapılmalı ve ana şut-off vanası, laboratuvarın çıkışına yakın, hızlı erişilebilir noktada konumlandırılmalıdır. Otomatik gaz kesme (solenoid) entegrasyonu, yangın ve emniyet senaryolarıyla birlikte değerlendirilir.
Acil sistemler: göz yıkama ve boy duşu
Kimyasal kullanılan laboratuvarlarda acil göz ve boy duşları, erişim mesafesi kurallarıyla yerleştirilir: tehlike noktasından standartların öngördüğü süre içinde (uygulamada 10 saniyelik yürüyüş mesafesi) ulaşılabilir, engellenmemiş ve net işaretlenmiş konumda olmalıdır. Duş debisi ve püskürtme profili standart gereksinimleri karşılamalı; tesisat, sabit basınç sağlayacak biçimde projeye dahil edilmelidir. Acil donanım yerleşimi, dolap ve tezgâh düzeni netleşirken birlikte doğrulanır.
Güvenlik katmanının planlamadaki yerini ergonomi ve güvenlik rehberimiz çerçeveler. Atık ve hava yönetiminin havalandırma boyutunu havalandırma sistemleri rehberimizde ele aldık.
Altyapının görünmez başarı ölçütü, hiç fark edilmemesidir: prizler her zaman oradadır, su her zaman akar, gaz her zaman kesilebilir durumdadır ve acil donanım ilk saniyede çalışır. Bu sessizlik tesadüf değil, ölçülmüş ve koordine edilmiş bir tasarımın sonucudur. Bu yüzden altyapı, maliyet kalemi olarak değil, laboratuvarın tüm diğer kararlarını taşıyan temel olarak bütçelenmelidir — temeli sağlam bir projede, üstteki her revizyon hızlı ve ucuz kalır. Ölçüm ve belgeleme de bu temelin parçasıdır: devreye alma dosyası her hattın test sonucuyla kapanır ve laboratuvarın ömrü boyunca referans kalır. Altyapı doğru bütçelendiğinde yeni cihaz, yeni hat ve yeni düzen, projenin her yıl düşük maliyetle güncellenmesini mümkün kılar.
Koordinasyon: altyapı tek çizimde toplanır
Dört başlık ayrı ayrı doğru olsa bile koordinasyonsuz altyapı, sahada çakışan hatlar ve geçilemeyen bakım boşlukları üretir. Elektrik, sıhhi tesisat, gaz ve havalandırma hatları tek koordinasyon çiziminde üst üste getirilir; duvar ve tavan geçişleri, servis şaftları ve bakım erişimleri bu çizimde netleşir. Bu disiplin, anahtar teslim kurulumun en somut katkısıdır: tüm hatların tek sorumluluk altında çakıştırılması.
Altyapı kararları hangi aşamada kesinleşir?
Atık sistemleri: altyapının gözden kaçan yarısı
Laboratuvar atığı, risk sınıfına göre ayrık hatlarla toplanır: asidik atık için ayrı, solvent atığı için ayrı konteyner ve hat planı gerekir. Sifon ve boru malzemesi, taşınacak atığın cinsine göre seçilmelidir; genel tesisat malzemesiyle bağlanan kimyasal hat, ilk aylarda sızıntı olarak geri döner. Atık döküm noktası, çalışma alanına yakın ama ana akışın dışında, dökülme sınırlama haznesiyle donatılmış olmalıdır.
Atık hacmi de ihtiyaç analiziyle hesaplanmalı: günlük atık üretimi, toplama periyodu ve taşma senaryoları, konteyner ve depolama alanı ölçüsünü belirler. Atık odası; havalandırması ve dökülme kontrolü olan ayrı bir bölge olarak planlanmalıdır.
İşletme ve test takvimi
Altyapı, devreye alma ölçümleriyle belgelenir: devre testleri, gaz sızdırmazlık deneyleri, su basınç testleri ve acil duş fonksiyon kontrolü teslim dokümantasyonuna kaydedilir. Sonrasında yıllık periyodik kontroller — topraklama ölçümü, şut-off fonksiyon testi, duş debi kontrolü — takvime bağlanmalıdır. Etiketleme ve görselleştirme de işletmenin parçasıdır: hat şemaları, şut-off konumları ve acil donanım işaretleri, yeni personel için altyapıyı okunabilir kılar ve denetimlerde güvenlik yönetiminin kanıtıdır.
Sık yapılan teknik altyapı hataları
En sık hata, altyapı hatlarının farklı tedarikçi ve disiplinlerde parça parça projelendirilmesidir: koordinasyonsuz hatlar sahada çakışır ve bakım boşlukları kapanır. İkinci hata, UPS ve yedeklilik kapsamının cihaz listesi onaylanmadan sabitlenmesidir. Üçüncü hata, acil duş erişim yerleşiminin dolap ve tezgâh düzeni kesinleştikten sonra yeniden kontrol edilmemesidir: dolap kapağı önünde kalan bir duş, kritik saniyelerde erişilemez olur.
Altyapı dokümantasyonu: as-built ve işletme el kitabı
Altyapının teslimi, fiziksel kurulumla bitmez: as-built çizimler, devre listeleri, gaz hat şemaları ve test kayıtları, teslim dosyasının omurgasıdır. Bu dokümantasyon olmadan verilen bir laboratuvarda, ilk arıza arama süresi saatlerden günlere uzar; ilk küçük tadilat, hangi hattın hangi boroyla geçtiğini bilen kimsenin olmadığı bir tahmine dönüşür.
İşletme el kitabı da aynı dosyanın parçasıdır: şut-off konumları, filtre ve yağ bakım periyotları, acil temas noktaları ve kesinti senaryoları, sahada çalışan herkesin okuyabileceği biçimde derlenmelidir. Altyapı, dokümante edildiği ölçüde işletilebilir; dokümantasyon, kurulumun kendisi kadar ciddiye alınmalıdır.
Teknik altyapı kontrol listesi
- Cihaz güç envanteri devre ve UPS planına çevrildi mi?
- Su hatları (musluk / DI / saf) ayrı ve döngülü mü?
- Gaz hatları sızdırmazlık testleriyle belgelendi mi?
- Şut-off vanası çıkışa yakın ve erişilebilir mi?
- Acil duş erişimi 10 saniye kuralıyla doğrulandı mı?
- Tüm hatlar tek koordinasyon çiziminde mi?
- Devreye alma ölçümleri belgelendi mi?
Kesinti senaryoları ve yedeklilik
Altyapı tasarımı, her şeyin çalıştığı an için değil; bir şeylerin bozulduğu an için yapılır. Elektrik kesintisinde hangi cihazlar UPS ile devam eder, hangi deneyler güvenli biçimde durdurulur, gaz ve su hatları hangi sırayla kapatılır — bu senaryolar altyapı projesinde yazılı olmalıdır. Yedeklilik kararı, deneyin kesinti toleransı ve cihazın yeniden başlatma maliyetiyle birlikte verilir: soğutucudaki numune ile oturumdaki cihaz, aynı kesintide aynı önceliğe sahip değildir.
Yedeklilik yalnızca elektrik için değil, su ve gaz için de düşünülür: saf su üretiminin yedekliliği, hat şut-off'ların kilitlenme senaryosu ve atık hattının taşma durumu, aynı dokümanın bölümleridir. Kesinti senaryoları yazılı olmadan teslim edilen altyapı, ilk kesintide planlı olmayan kararlar üretir.
Isı ve nem: altyapının görünmeyen yükü
Cihaz envanteri aynı zamanda bir ısı envanteridir: etüv, soğutucu ve güç kaynakları, laboratuvarın soğutma yükünü belirler ve bu yük havalandırma ile elektrik projelerine taşınır. Isı yükü hesaplanmadan kesinleşen bir soğutma sistemi, ilk yaz ayında yetersiz kalır. Altyapı koordinasyon çiziminde ısı kaynaklarının konumu da işlenir; nem kontrolü, hem cihaz ömrü hem ölçüm kararlılığı için aynı planın parçasıdır.
Cihaz envanteri ihtiyaç analizinde toplanır; hat güzergâhları ve kapasiteler mühendislik çizimleriyle kesinleşir; devreye almada devre testleri, sızdırmazlık deneyleri ve duş fonksiyon kontrolü belgelenir. Sürecin bütünü için kurulumun yedi aşamasına; projelendirdiğimiz bileşenler için elektrik sistemleri, evye ve su sistemleri ve acil göz ve boy duşları sayfalarına göz atabilirsiniz.
Laboratuvar için hangi su hatları planlanmalı?
Genel gereksinimlerde üç seviye planlanır: musluk suyu (temizlik ve soğutma), distile (DI) su ve analitik kullanım için tip 1–2 saf su hattı. Saf su hattı döngülü kurgulanmalı ve nokta kullanım filtreleri cihaz gereksinimleriyle eşleştirilmelidir.
Gaz şut-off vanası nerede olmalı?
Ana şut-off, laboratuvar çıkışına yakın ve tehlike anında mekânı terk ederken erişilebilen bir noktada olmalıdır. Hat ölçülerine göre ara kesme vanaları, uzun hatlarda servis bölgelerini ayırmak için eklenir.
Acil duş için mesafe kuralı nedir?
Standart gereksinimler, tehlike noktasından duşa ulaşımın yaklaşık 10 saniyede, engellenmemiş bir rota üzerinden yapılabilmesini öngörür. Duş yolu üzerinde kapı kilidi, eşik veya depolanmış malzeme bulunmamalıdır.
UPS hangi cihazlar için gerekir?
Kesinti sonrası kalibrasyon ve başlangıç maliyeti yüksek cihazlar — analitik sistemler, etüv ve soğutucular, veri altyapısı — için UPS hatları planlanır. Yedeklilik kapsamı, deneyin kesinti toleransıyla birlikte ihtiyaç analizinde belirlenir.
Altyapı hatları neden tek çizimde koordine edilmeli?
Elektrik, su, gaz ve havalandırma hatları ayrı projelendirildiğinde sahada çakışma, bakım boşluğu kaybı ve revizyon maliyeti kaçınılmaz olur. Tek koordinasyon çizimi, tüm geçiş ve servis noktalarını önceden netleştirir; anahtar teslim modelin temel disiplini budur.
