Laboratuvarlarda güvenlik ve konfor, çeker ocak ve biyogüvenlik kabini gibi büyük sistemlerle değil; vakum pompası gürültüsü, yıkama sıçraması ve ekipman ısısı gibi günlük detaylarla da ölçülür. MS kabinler; vakum pompası kabinleri ve ultrasonik yıkama kabinleri, laboratuvarın akustik ve hijyen konforunu sağlayan destek sistemleridir ve doğru planlanmalıdır. Bu kabinlerin laboratuvar kurulum projesindeki yeri; cihaz envanteri, iş akışı ve gürültü haritasıyla belirlenir.
Vakum pompası kabini nedir, neden gereklidir?

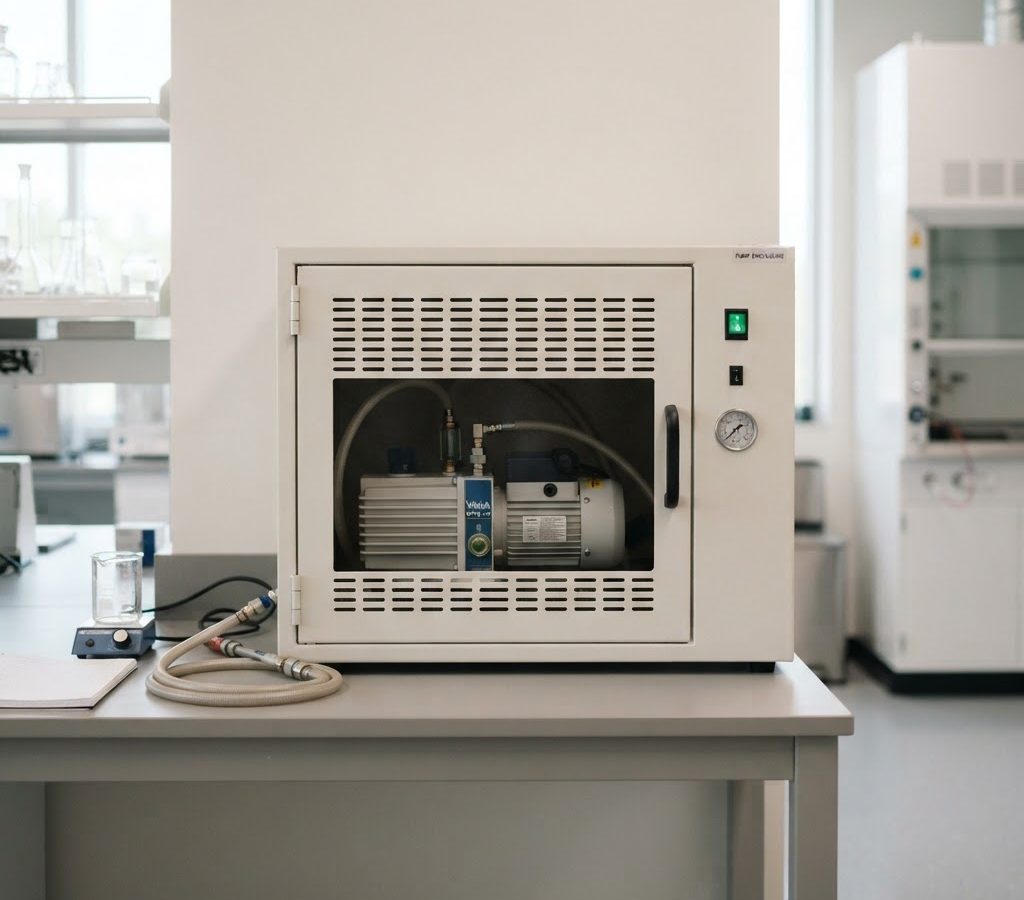

Vakum pompası; rotary evaporatör, filtration ve analitik cihaz beslemesi için laboratuvarların en yaygın destek ekipmanıdır. Sorun, pompaların sürekli çalışmasıdır: 60–70 dB'e ulaşan gürültü, yanındaki personelin verimliliğini ve uzun vadede işitme sağlığını etkiler; titreşim ise hassas cihazlara yayılır. Vakum pompası kabini, bu gürültüyü ve titreşimi kaynağında izole eden, iç havalandırmalı akustik kabin sistemidir.
İyi bir pompa kabini üç işi birlikte yapar: akustik yalıtımla gürültüyü düşürür, izolasyonlu tabanla titreşimi keser ve ısı birikimini önleyen havalandırma ile pompanın ömrünü korur. Bakım paneli ve elektrik planı, pompanın kabin içinde servis edilebilmesini sağlar.
Ultrasonik yıkama kabini cam malzeme akışının kalbidir
Cam malzeme yıkama; numune kabulünden analize uzanan iş akışının görünmeyen ama sürekli tekrarlanan adımıdır. Ultrasonik banyo, yağ ve kalıntıyı mekanik fırçaya gerek kalmadan çözer; ancak banyonun tek başına durması, yıkama iş istasyonunun yarısıdır. Ultrasonik yıkama kabini; banyo, durulama evyesi, damlatma alanı ve kurutma rafını tek ünitede birleştirir.
Kabinin tasarım hedefi iki yönlüdür: sıçrama ve solvent buharını kontrol altında tutmak ve ıslak alanı, kuru analiz bölgesinden ayıran net bir zon sınırı kurmak. Paslanmaz iç yüzeyler, dezenfeksiyon ve günlük temizlik için gereklidir.
Yatırım kararında basit bir kıstam kullanılabilir: laboratuvardaki en gürültülü ekipman ve en yoğun yıkama saati belirlenir; bu iki değerin kabinle yönetilip yönetilemeyeceği hesaplanır. Kabin bu iki sorunun cevabıysa yatırım önceliklidir; değilse önce yerleşim revize edilir. MS kabinler, laboratuvarın akustik ve hijyen katmanının tamamlayıcısı olarak değerlendirilmelidir: pompa kabinleri ses sorununu, yıkama kabinleri sıçrama ve kuruma sorununu çözer ve her ikisi de cihaz ölçüsüyle — standart ölçüyle değil — projelendirilir. Bu hesap yıllık işletme raporuna da girer: kabin öncesi ve sonrası gürültü ölçümü, yatırımın gerekçesini sonraki bütçe döneminde belgeyle anlatır. Ses ve sıçrama sorunları ölçülebilir olduğunda, kabin kararı tahmin değil analiz olur.
Yerleşim: gürültü ve nem haritasıyla planlanır
Pompa kabinleri; gürültü hassasiyeti olan hassas cihaz ve personel alanlarından uzak, ama servis ettiği cihaza (rotary evaporatör, filtration tezgâhı) yakın konumlanır. Ultrasonik yıkama kabini ise akış yönüne göre kurgulanır: kirli cam geliş yönünden banyoya, oradan durulamaya ve temiz malzeme çıkışına doğru tek yönlü ilerler. Bu düzen, çapraz kontaminasyonu mekânsal olarak engeller.
Yıkama istasyonunun iş akışındaki konumu, iş akışı optimizasyonu ilkeleriyle doğrudan uyumlu olmalıdır. Buhar yönetimi gerektiren işlemlerde bu kabinlerin çeker ocak ve draft chamber ile ilişkisi, çeker ocak seçimi rehberimizde ele alınan lokal emiş mantığıyla birlikte değerlendirilir.
MS kabin seçiminde teknik kıstaslar
- Akustik performans: Kabin, pompa gürültüsünü laboratuvar için kabul edilebilir düzeye (tipik olarak 10–20 dB zayıflama) indirmelidir.
- Isı yönetimi: Kapalı kabinde ısı birikimi pompa arızalarının önde gelen nedenidir; pasif veya fanlı havalandırma zorunludur.
- Bakım erişimi: Açılır panel ve ön erişim, pompa değişimi ve yağ bakımını sökme gerektirmeden yapılabilir kılmalıdır.
- Elektrik planı: Pompa gücü, kabin içi priz ve devre planı, cihaz listesi netleşmeden kesinleştirilmemelidir.
Kurulum sürecindeki yeri
Doğru kabin ölçüsü ve kapasite seçimi
Pompa kabini ölçüsü, içine alınacak pompanın ayak izi ve bakım boşluğu ile belirlenir: pompa kabin içinde nefes alamayacak kadar sıkışık olmamalı, fan ve yağ kontrolü için el girebilecek panel boşluğu kalmalıdır. Çift pompa kurgulanacaksa ısı yükü iki katına çıkar ve havalandırma hesabı buna göre yapılır. Ultrasonik yıkama kabininde ölçüt, günlük cam malzeme hacmidir: banyo kapasitesi, durulama evyesi ve damlatma alanı uzunluğu birlikte planlanır; istasyon, kirli geliş yönünden temiz çıkış yönüne akabilmelidir.
Gürültü yönetimi laboratuvar genelinde
Pompa kabinleri gürültüyü kaynağında keser; ancak genel akustik planlama kapsamda kalmalıdır: hassas ölçüm yapılan alanlar tavan ve duvar absorbe edici malzemelerle, pompa grubu ise ayrı teknik bölgeyle desteklenebilir. Titreşim de aynı haritanın parçasıdır: pompa tabanları izolasyonlu olduğu sürece komşu tezgâhtaki hassas cihazlar etkilenmez; bu ayrım analitik cihaz sahalarında kritiktir. Gürültü haritası, personel yoğunluğu yüksek laboratuvarlarda ölçülebilir konfor iyileşmesi sağlar.
Bakım ve işletme
Pompa kabini bakımı basittir ama düzen ister: iç panel toz temizliği, fan kontrolü ve elektrik bağlantı kontrolü aylık periyotta yapılmalı; pompa yağ değişimi kabin paneli açılarak, sökme gerektirmeden tamamlanabilmelidir. Ultrasonik banyo rezervuarı haftalık boşaltma-yıkama ritmiyle hijyenik tutulur. Kabin seçerken yedek parça ve servis erişimi sorgulanmalıdır: açılmayan paneller, pompaya ulaşmak için kabin sökümü gerektirir ve bakım maliyetini sessizce artırır.
MS kabinlerin yatırım dönüşü
Bu kabinlerin maliyeti çoğu zaman ilk yılda ölçülebilir biçimde geri döner: pompa gürültüsüyle bölünen analiz süresi, yıkama alanından sıçrama sonucu hasar gören cam malzeme ve bakım için kaybedilen cihaz saatleri, kabin yatırımının sessiz kalemleridir. Kabinler pompanın ömrünü uzatarak cihaz yenileme bütçesini de doğrudan etkiler; bu yüzden MS kabinler, konfor ürünü değil, operasyonel süreklilik yatırımıdır.
Kabin ölçüsü satın alınan ekipmanın değil, cihaz envanterindeki değişimin tahmin edildiği bir planlamanın ürünü olmalıdır. Standart modül ölçüleri projeye özel belirlenir; kabin içinde yarım kalan bir pompa veya banyoya sığmayan sepet, ölçü kararının cihaz listisinden kopuk verildiğini gösterir. Doğru ölçü, ilk pompa değişiminde de çalışandır.
MS kabin seçim kontrol listesi
- Pompa listesi ve ölçüleri kabin iç düzeniyle doğrulandı mı?
- Akustik zayıflama hedefi tanımlı mı?
- Isı yönetimi (pasif / aktif havalandırma) çözüldü mü?
- Bakım paneli pompa servis erişimine izin veriyor mu?
- Yıkama akışı kirli-temiz yönünde tek yönlü mü?
- Banyo kapasitesi günlük cam malzeme hacmini karşılıyor mu?
Cam malzeme yıkama protokolü ve kabin düzeni
Ultrasonik yıkama kabininin verimi, içindeki protokolden beslenir: kirli cam malzeme önce ön durulamadan, sonra banyoya girer; durulama ve damlatma adımları bu akışın devamıdır. Kabin düzeni, adımların yönünü mekâna çevirir — her adım için bir yüzey, her yüzey için tek yön. Bu kurgu, banyo suyunun durulama bölgesine taşımasını ve temiz malzemenin tekrar kirlenmesini engeller.
Banyo kimyasalı da planlama konusudur: yüzey aktif cins ve konsantrasyonu, cam malzeme türüne ve analitik hassasiyet gereksinimine göre seçilir; analitik iz düzeyinde kalıntı bırakan ürünler, ileride cihaz sorunları olarak geri döner. Rezervuarın periyodik yenilenmesi ve su sertliği kontrolü, yıkama kalitesinin sürdürülebilir kısmıdır.
MS kabinler ve iş akışı entegrasyonu
Destek kabinlerin değeri, ana iş akışıyla entegrasyonunda ölçülür: pompa kabini, servis ettiği cihazın erişim alanını daraltmayacak biçimde konumlanır; yıkama kabini, numune kabul ile analiz hattı arasındaki doğal durakta kurulur. Kabin yerleri cihaz envanter listesi onaylandığında kesinleşir — bu listenin eksik geldiği projelerde kabinler ya büyük ya da küçük üretilir ve ikisi de alan kaybıdır.
Bu destek kabinlerin yeri, konsept tasarımdaki cihaz envanteri listesiyle netleşir; elektrik, su ve atık bağlantıları mühendislik çizimlerine girer. Kurulum aşamalarının bütünü için yedi aşamalı kurulum rehberimize göz atabilir; projelendirdiğimiz sistemleri vakum pompası kabini ve ultrasonik yıkama kabini sayfalarında inceleyebilirsiniz.
Vakum pompası kabini gerçekten ne kadar gürültü keser?
Kabin tasarımına bağlı olarak tipik aralık 10–20 dB zayıflamadır; bu, pompa gürültüsünü konuşma düzeyinin altına indirmek için genellikle yeterlidir. Sonuç, pompa tipi ve kabin iç düzeniyle sahada ölçülmelidir.
Pompa kabinde ısınmaz mı?
Isınabilir — bu, kabin seçiminin kritik kıstasıdır. İyi kabinlerde pasif havalandırma menfezleri veya fanlı aktif havalandırma, pompanın ihtiyaç duyduğu hava akışını sağlar; kabin seçerken ısı yönetimi sorgulanmalıdır.
Ultrasonik yıkama kabini hangi laboratuvarlarda gerekir?
Yoğun cam malzeme döngüsü olan laboratuvarlarda — analitik kimya, farmasötik QC, hastane sterilizasyon birimleri — pratikte standarttır. Yıkama hacmi ve banyo kapasitesi, günlük cam malzeme tüketimine göre seçilir.
Yıkama istasyonu analitik tezgâhın yanına konabilir mi?
Konabilir ama zon sınırı net olmalıdır: ıslak yıkama alanı ile kuru analiz alanı arasında damlatma ve kurutma ara yüzeyi bulunmalı, akış tek yönlü ilerlemelidir. Bu ayrım kontaminasyon riskini mekânsal olarak yönetir.
MS kabinler hangi aşamada projeye girer?
Cihaz envanteri netleştiğinde, konsept tasarım aşamasında. Pompa ve banyo listesi olmadan kabin ölçüsü, elektrik ve su bağlantıları doğru planlanamaz; bu nedenle destek ekipmanlar envanter toplantısının ayrılmaz parçasıdır.
